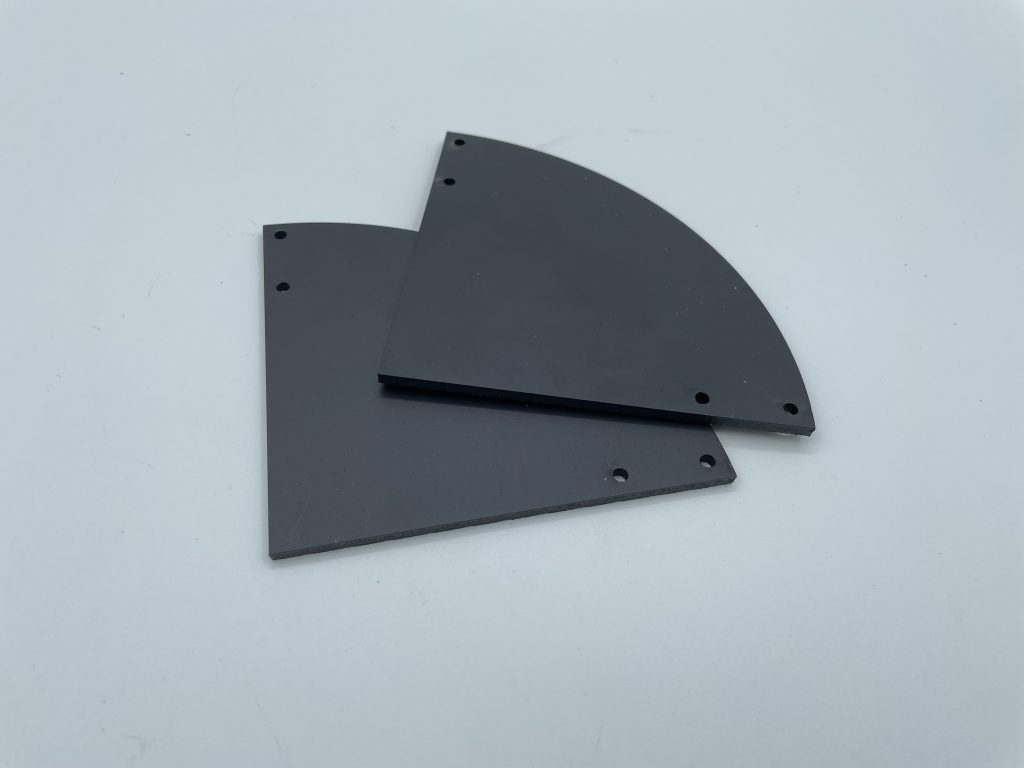

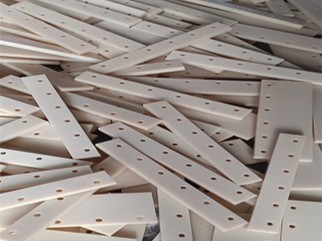

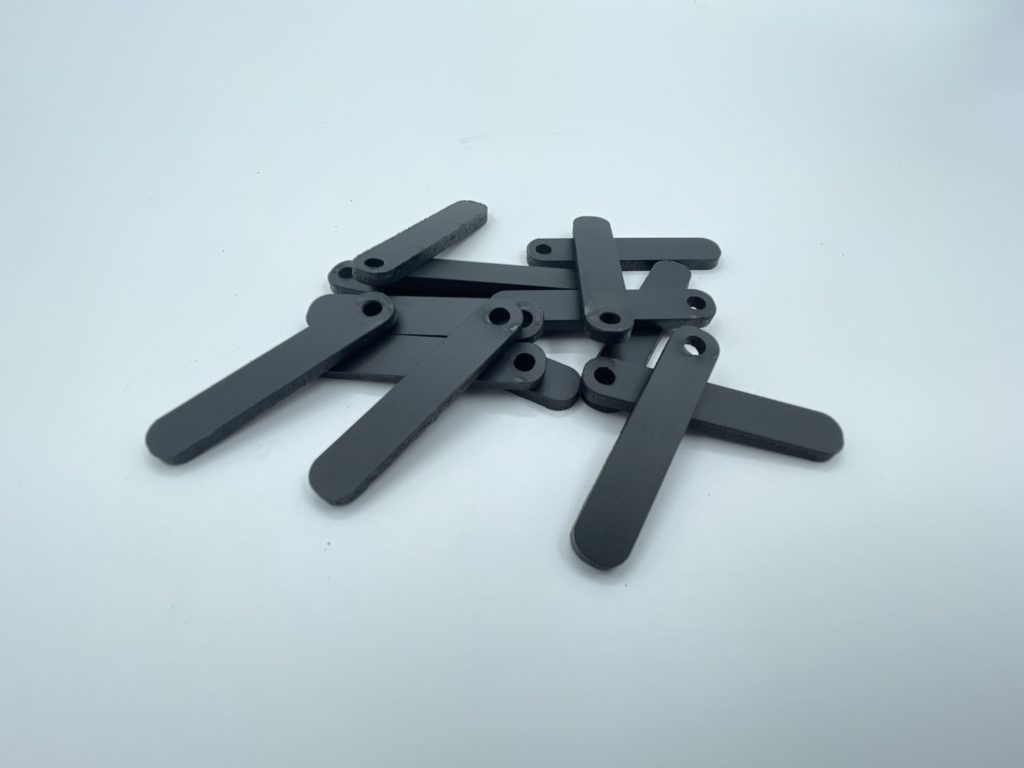

HMPE 500/1000

Name: CNCLab
Address: Nederland
Telephone: +31

Extreem slijtvast en slagvast, zelfs bij lage temperaturen; HMPE 1000 meer dan HMPE 500
Zeer lage wrijvingscoëfficiënt
Uitstekende chemische bestendigheid
Vochtopname praktisch nul
Zelfsmerend oppervlak
Niet verlijmbaar of lasbaar (zonder speciale behandeling)
Niet geschikt voor precisiebewerkingen of nauwkeurige toleranties

Property	Test method	Unit	HMPE 500	HMPE 1000
General properties
Density	DIN EN ISO 1183-1	g/cm³	>0.95	>0.93
Water absorption	DIN EN ISO 62	%	<0.01	<0.01
Flammability (3 / 6 mm)	UL 94	-	HB	HB
Molecular weight	-	10⁶ g/mol	>0.5	~9
Mechanical properties
Yield stress	DIN EN ISO 527	MPa	>27	–
Elongation at break	DIN EN ISO 527	%	>50	>50
Tensile modulus of elasticity	DIN EN ISO 527	MPa	>1200	>650
Notched impact strength	DIN EN ISO 11542	kJ/m²	–	>100
Shore hardness	DIN EN ISO 868	Shore D	65	>63
Thermal properties
Melting temperature	ISO 11357-3	°C	130–135	130–135
Thermal conductivity	DIN 52612-1	W/m·K	0.40	0.40
Thermal capacity	DIN 52612	kJ/kg·K	1.90	1.90
Coefficient of linear thermal expansion	DIN 53752	10⁻⁶/K	150–230	150–230
Service temp. (long term)	-	°C	-100 to +80	-250 to +80
Service temp. (short term)	-	°C	80	130
Vicat softening temp. (B)	DIN EN ISO 306	°C	79	80
Electrical properties
Dielectric constant	IEC 60250	-	2.3	2.3
Dissipation factor (10⁶ Hz)	IEC 60250	-	0.0002	0.0001
Volume resistivity	DIN EN 62631-3-1	Ω·cm	>10¹⁴	>10¹⁴
Surface resistivity	DIN EN 62631-3-2	Ω	>10¹⁴	>10¹⁴
Comparative tracking index	IEC 60112	V	600	600
Dielectric strength	IEC 60243	kV/mm	>40	>40
